Bộ tách khí (tách pha) nitơ lỏng Cryogas- Phase separator

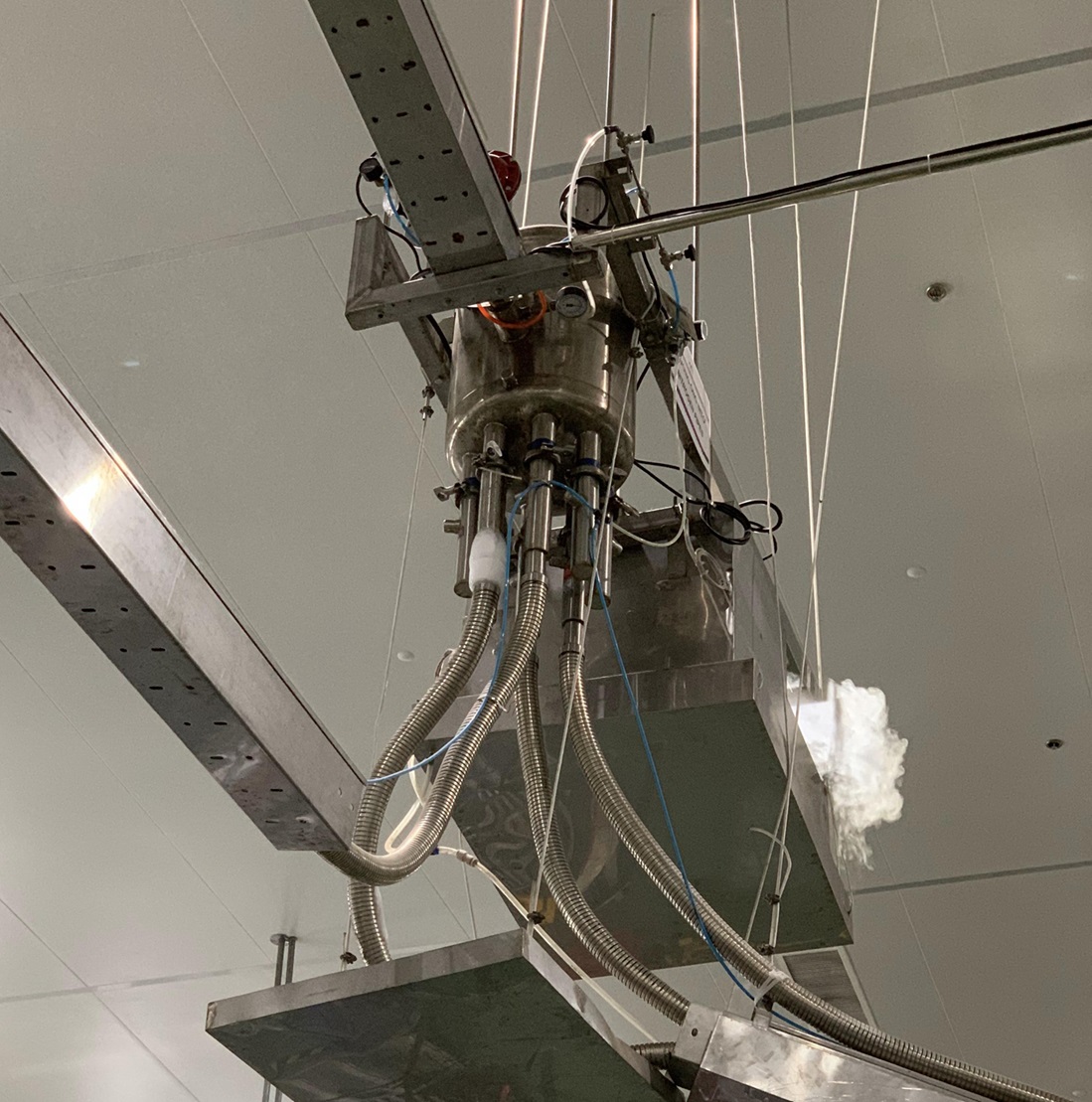

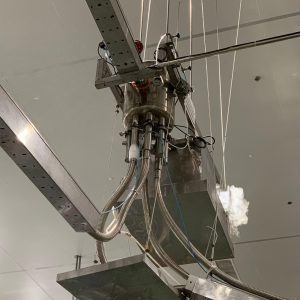

Trong một dây chuyền chiết rót tốc độ cao kết hợp nhiều dây chuyển sản xuất, để đảm bảo cho máy phun nitơ lỏng hoạt động ổn định và chính xác thì một bộ tách khí (tách pha) – phase separator là cần thiết để cho toàn bộ hệ thống hoạt động trơn tru. Chúng ta cùng tìm hiểu qua bài viết này nhé.

Bộ tách khí (tách pha) nitơ lỏng – Phase separator là gì?

Là một thiết bị chuyên dụng được sử dụng để tách nitơ lỏng khỏi nitơ khí và các thành phần khác trong hệ thống cryogenic. Điều này đặc biệt quan trọng trong các ứng dụng mà nitơ lỏng được sử dụng, chẳng hạn như trong ngành nước giải khát, bảo quản lạnh, làm mát, hoặc các quy trình công nghiệp khác.

Tầm quan trọng của việc sử dụng bộ tách khí (tách pha) phase separator nitơ lỏng là gì?

Sử dụng bộ tách pha cho nitơ lỏng là rất quan trọng để:

• Đảm bảo độ tinh khiết của nitơ lỏng.
• Tối đa hóa hiệu quả của các hệ thống cryogenic.
• Tăng cường an toàn bằng cách ngăn chặn sự tích tụ của nitơ khí trong các không gian hạn chế.

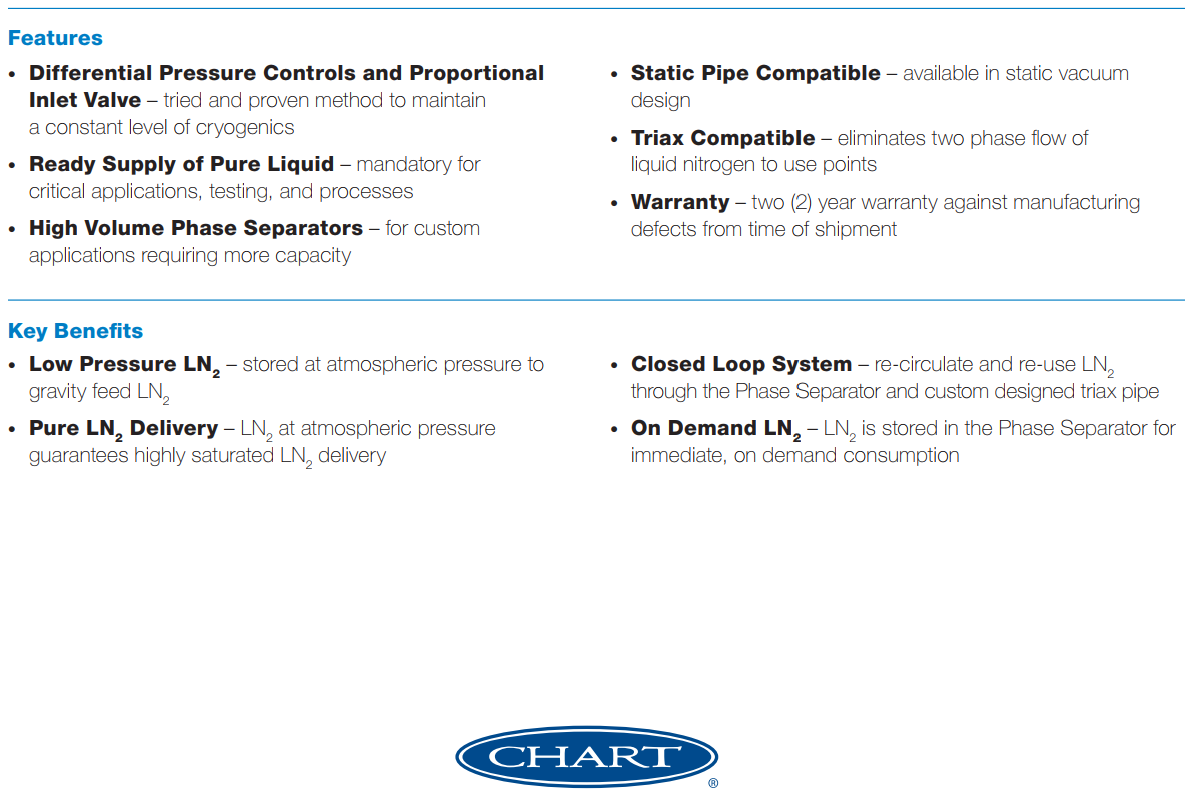

Đặc điểm và Chức năng chính bộ tách khí (tách pha) – phase separator nitơ lỏng?

1. Tách các pha: Tách hiệu quả pha lỏng (nitơ lỏng) khỏi pha khí (nitơ khí), cho phép lưu trữ và sử dụng hiệu quả.
2. Kiểm soát áp suất và nhiệt độ: Hoạt động dưới điều kiện cryogenic, yêu cầu kiểm soát chính xác nhiệt độ và áp suất để duy trì các pha mong muốn.
3. Cách nhiệt: Thường được thiết kế với vật liệu cách nhiệt chất lượng cao để giảm thiểu truyền nhiệt và ngăn chặn sự bay hơi của nitơ lỏng.
4. Cơ chế an toàn: Được trang bị các tính năng an toàn để xử lý nhiệt độ và áp suất cực thấp liên quan trong các quy trình cryogenic.

Các loại bộ tách khí (tách pha) – phase separator nitơ lỏng của Cryogas

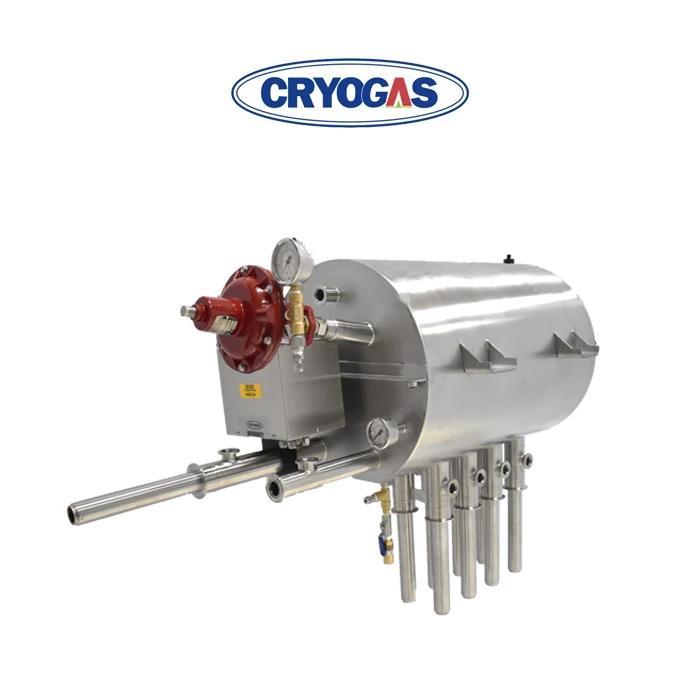

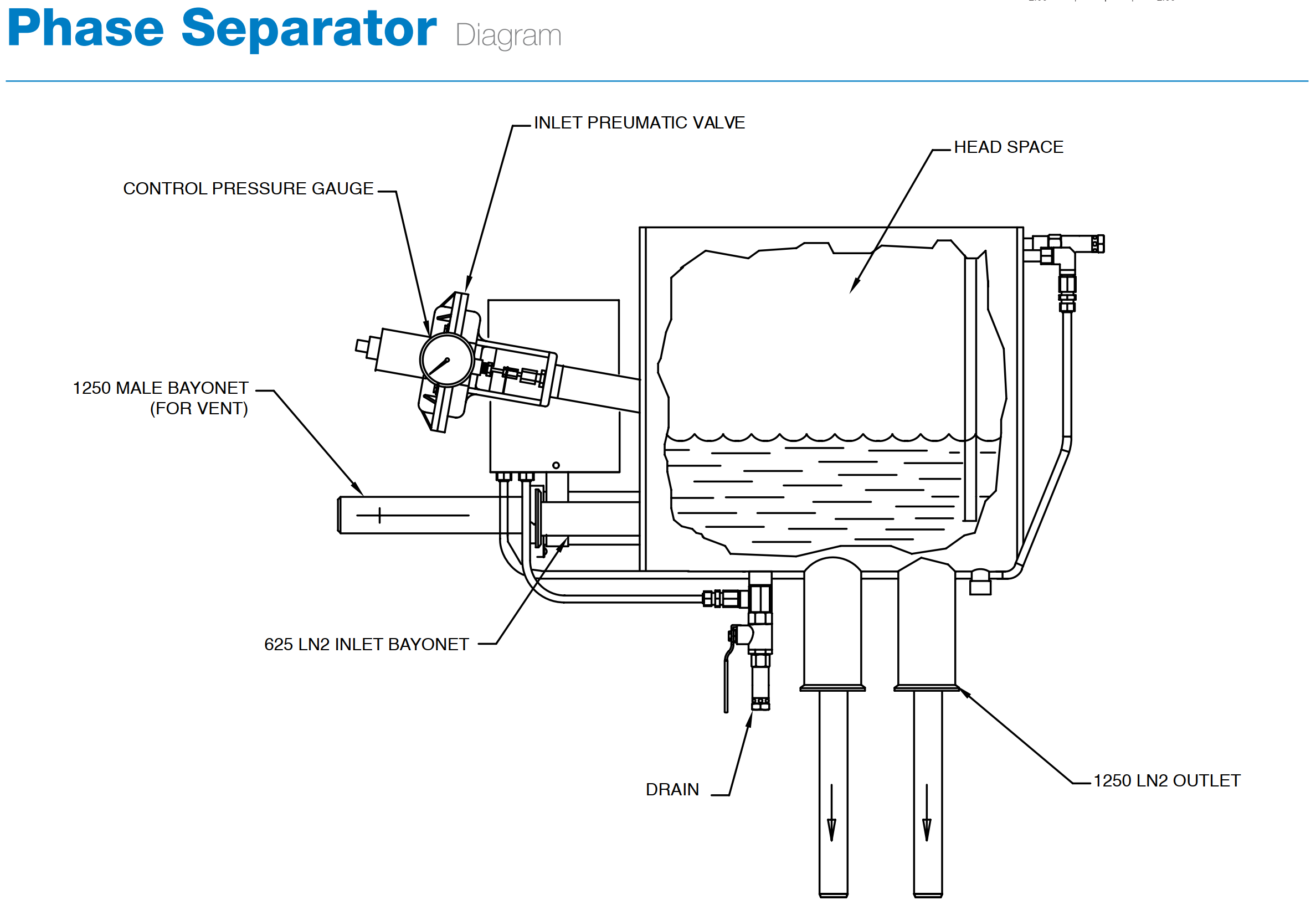

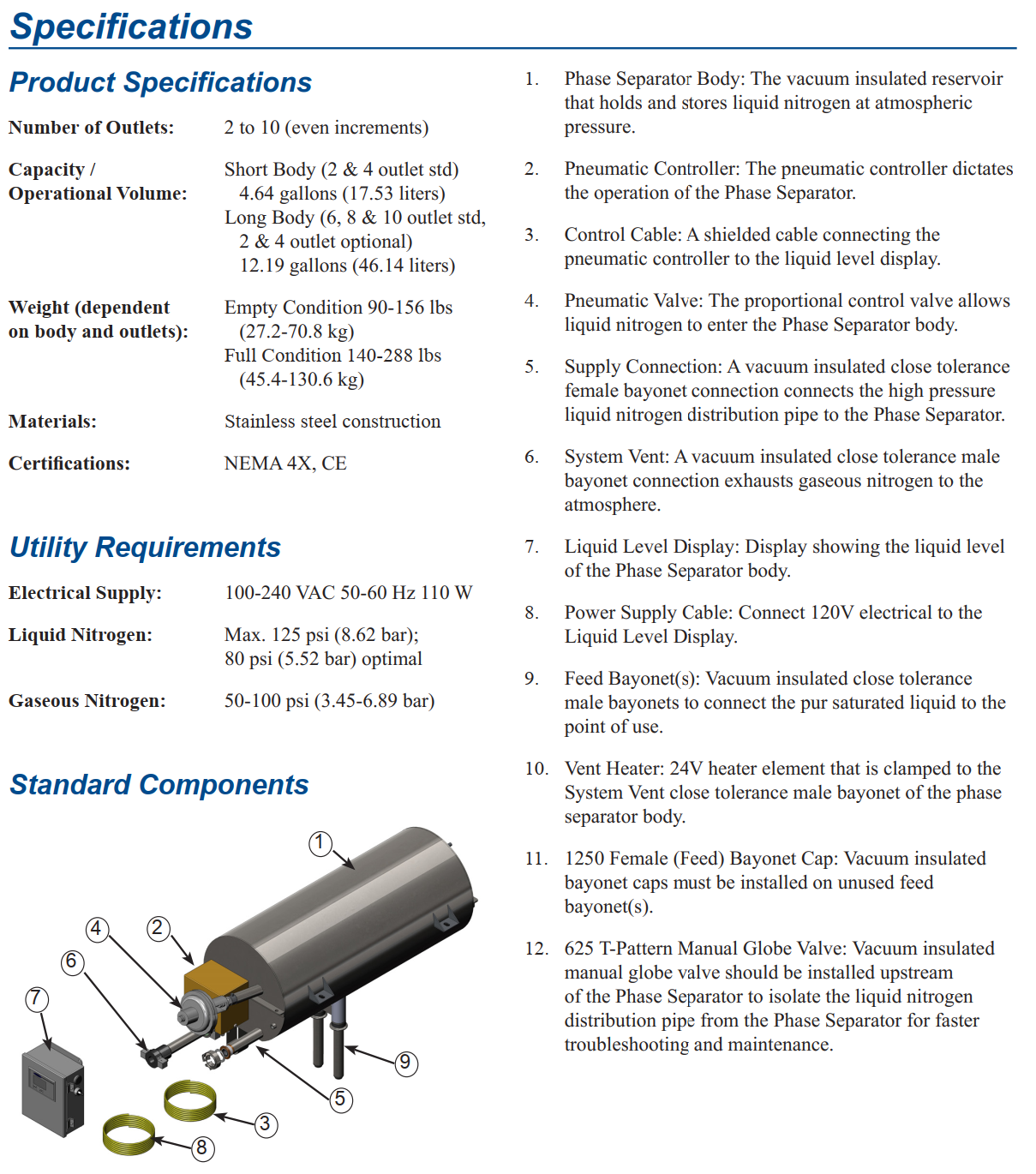

1. Bộ tách khí (tách pha) phase separator loại khí quyển Cryogas chủ yếu được sử dụng trong các ứng dụng chuyên biệt đòi hỏi nitơ lỏng chất lượng cực cao, áp suất thấp. Bộ tách pha CSM là bể chứa cách nhiệt chân không cho nitơ lỏng với hệ thống kiểm soát mức chênh lệch áp suất hoạt động với van đầu vào tỷ lệ. Bộ tách pha liên tục chứa đầy nitơ lỏng trong điều kiện khí quyển. Các ứng dụng điển hình bao gồm cấp trực tiếp vào bộ định lượng LN2 hoặc hệ thống tuần hoàn nitơ lỏng vòng kín thường thấy trong ứng dụng hệ thống MBE (Epitaxy chùm phân tử). Nitơ lỏng được cấp từ bể chứa lớn đến bộ tách pha bằng hệ thống đường ống StatiRigid hoặc Semi-Flex.

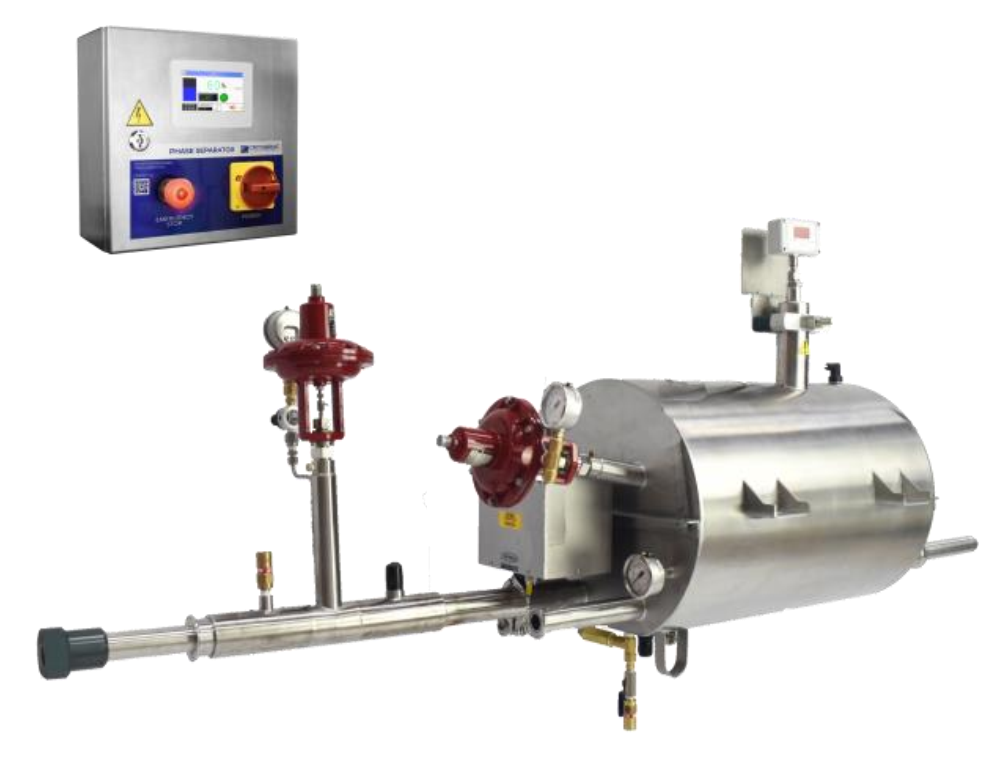

2. Bộ tách khí (tách pha) – phase separator có thể điều chỉnh áp suất được sử dụng để giảm áp suất nitơ lỏng trong đường ống. Điều này được thực hiện bằng cách xả hơi quá mức trong khi vẫn duy trì khả năng cung cấp chất lỏng không đổi để tiêu thụ ở hạ lưu. Kết quả là nitơ lỏng chất lượng cao, áp suất thấp với khả năng kiểm soát nhiệt độ chính xác tại điểm sử dụng của người dùng. Bộ tách khí (tách pha) CSM là bể chứa cách nhiệt chân không cho nitơ lỏng với hệ thống kiểm soát áp suất & mức. Bộ điều khiển sẽ vận hành các van điều khiển tỷ lệ đầu vào của nó để điều chỉnh mức chất lỏng và một van tỷ lệ lỗ thông hơi khác để điều chỉnh áp suất cài đặt theo yêu cầu của người dùng.
